黄腾建材-山东外加剂厂家为您介绍一下有关增稠保水剂对砂浆性能的影响。

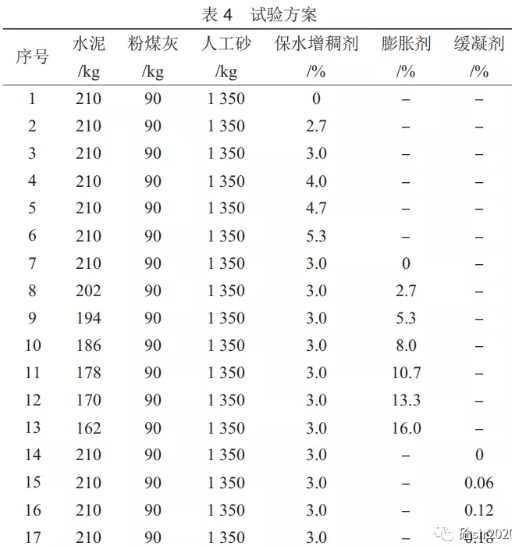

增稠保水剂为自制无机、有机复配材料，对不同增稠保水剂掺量的干混砂浆进行测试。可见，在达到相当稠度的前提下，由于增稠保水剂的掺入，砂浆的各项性能都有所变化。随着增稠保水剂掺量的增加，砂浆的保水性能明显提高。未加增稠保水剂的砂浆保水性只有 78.5%，未达到 88%的国家建筑工业标准。而掺量为 2.7%的砂浆保水性已经达到 89.6%；砂浆的需水量和凝结时间逐有所增加，但增加趋势并不明显；
14 d 拉伸黏结强度逐步提高，14 d 收缩率先是逐渐降低，后又开始提高。抗压强度则呈现逐步下降的趋势。掺量为 2.7%时，虽然保水性达到了要求，但抗压强度却损失了大约 14.3%，掺量为 5.3%时损失量更是超过了 40%。因此，在稠度和保水性达到要求的情况下，应尽量减少增稠保水剂的掺量。增稠保水剂中的有机成分为粉状聚合物，分子量很大，黏结强度也很大，导致砂浆的黏聚性增加，稠度增加。于此同时，在一定程度上提高了砂浆的黏结强度。无机组分为球型微粒，在滚动时可以减小砂浆颗粒间的摩擦阻力，也使稠度增加。由于在试验中保持了稠度，必然会使用水量增加。另外，由于增稠保水剂中的有机成分具有一定的引气作用，引入的气泡在硬化砂浆中保留下来，形成彼此独立的孔隙，起着阻断毛细孔的作用，能大幅度提高砂浆的保水性。但是，这种引气作用使砂浆体积密度下降，从而造成抗压强度的损失。一般是每增加 1%含气量，28 d 强度下降 4%~6%。
如果您有疑问或者价格问题，欢迎来电咨询
山东外加剂厂家-黄腾建材公司。
